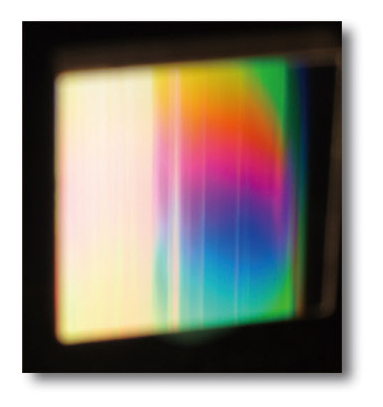

平场凹面全息光栅
2018-06-29

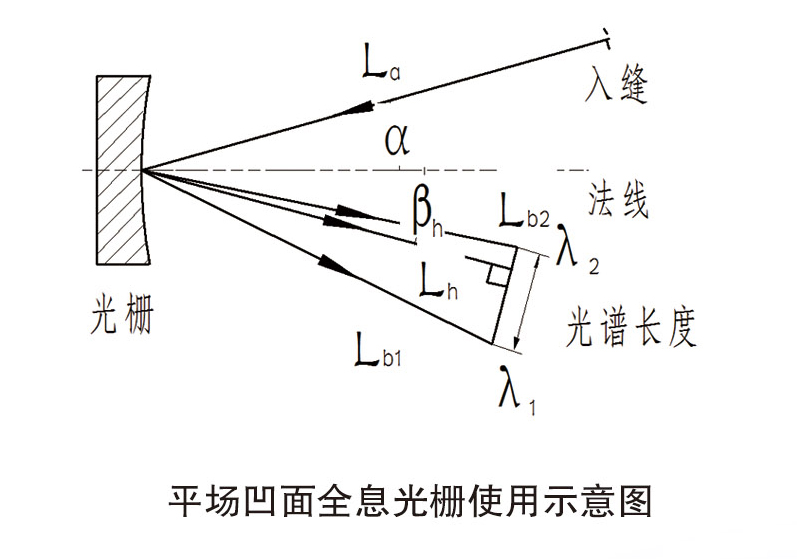

通过计算机优化设计,可以将像差校正平像场凹面全息光栅设计为不同波长的成像点聚焦到同一平面上,这样可以使用线阵CCD接收到理想的像,工作时不需要移动光栅和接收器。




编 号

刻线密度

(l/m m )

波长范围

(nm )

光谱长度

( m m )

刻划面积

(m ㎡)

L a

( m m )

α

H21-001

489.86

200-800

25.32

30x30

77.36

-6.65°

L h (m m )

L b1 (m m )

L b2 (m m )

β ₁

β ₂

β h

衍射效率

64.27

66.98

78.00

12.35°

30.52°

-4°



编 号

刻线密度

(l/m m )

波长范围

(nm )

光谱长度

( m m )

面积(m ㎡)

L a

( m m )

α

H21-002

454.31

285-720

25.39

∅60

130.00

-11.3°

L h (m m )

L b1 (m m )

 Lb2 (m m )

β ₁

β ₂

β h

衍射效率

127.97

130.00

128.00

3.8°

-7.6°

-6.34°


编 号

刻线密度

(l/m m )

波长范围

(nm )

光谱长度

( m m )

面积(m ㎡)

L a

( m m )

α

H21-003

217.15

400-950

20.15

∅50

84.90

-2.5°

L h (m m )

L b1 (m m )

L b2 (m m )

β ₁

β ₂

β h

衍射效率

64.00

85.67

111.55

7.5°

14.48°

-40.51°
